檢测治具使用說明

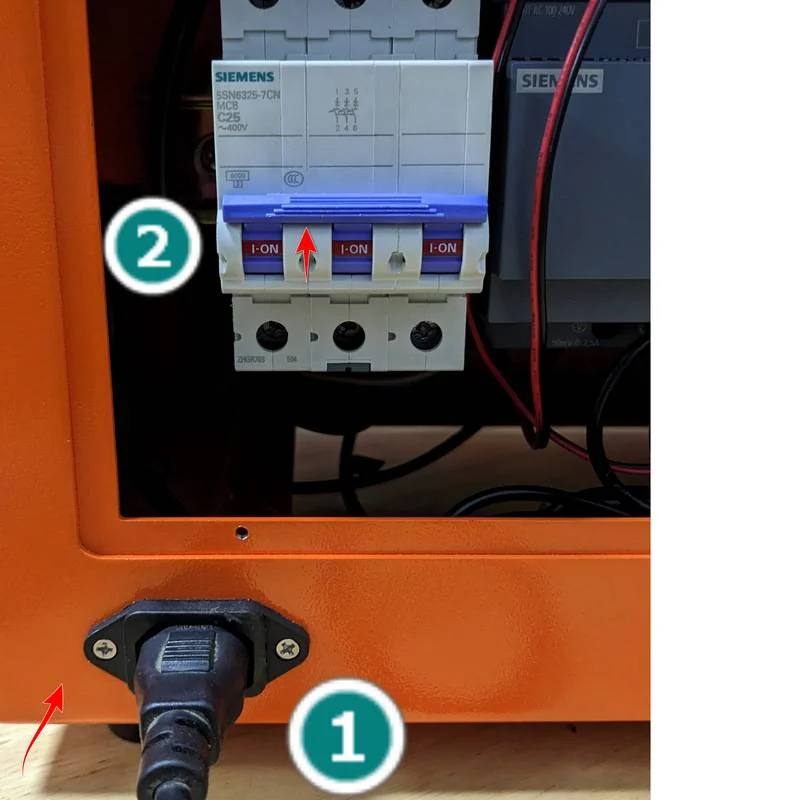

開机-上電, 輸入電壓:220V

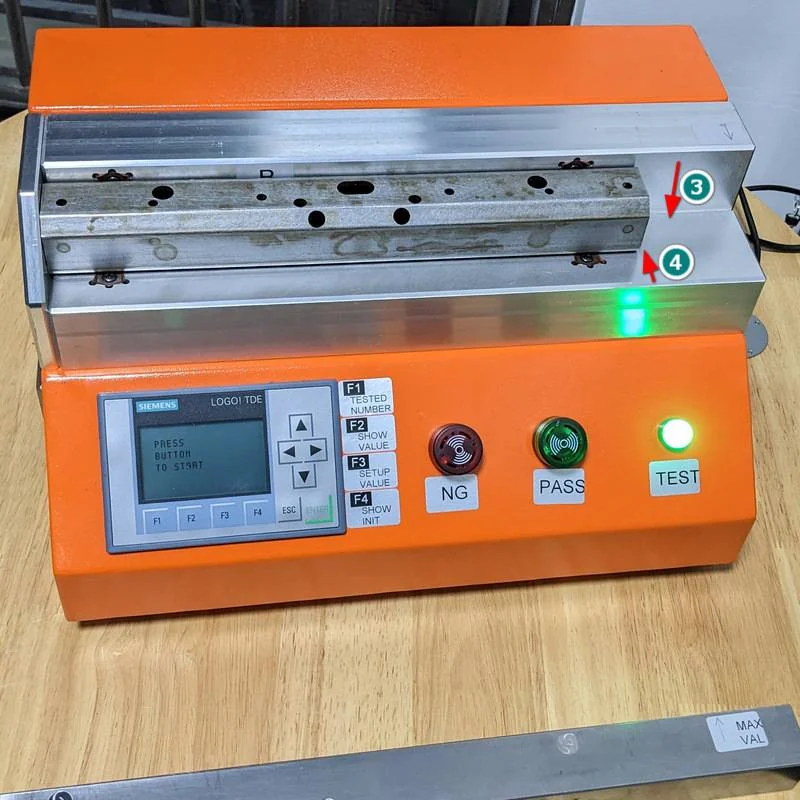

放置檢测工件, 需要確保底部放平, 背後靠到定位塊.

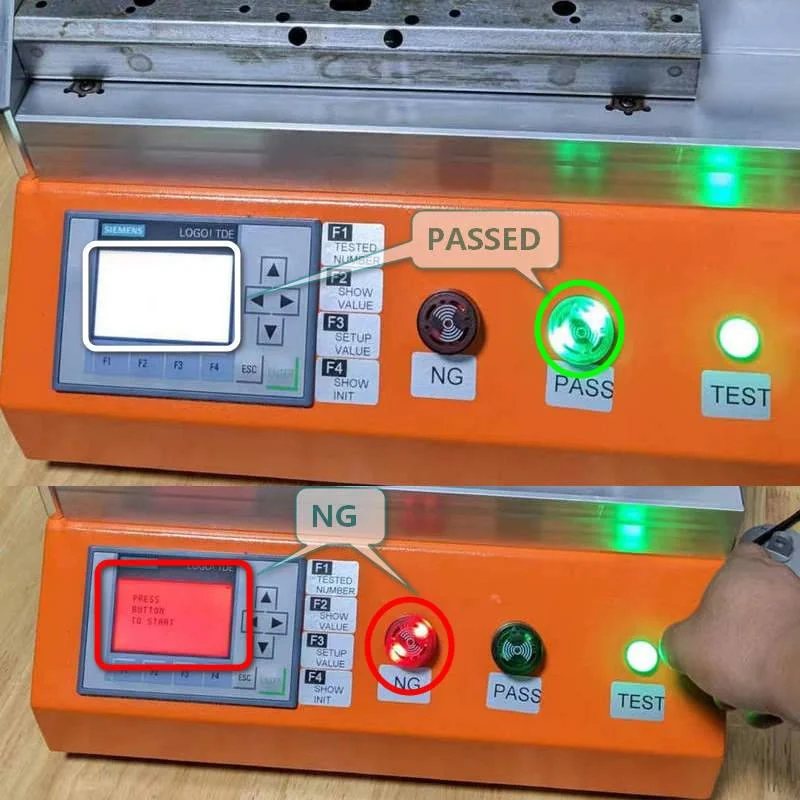

按下綠色按鈕, 進行檢测, 隻有2個結果, Pass 或 NG. 對应的計数值也會更新.

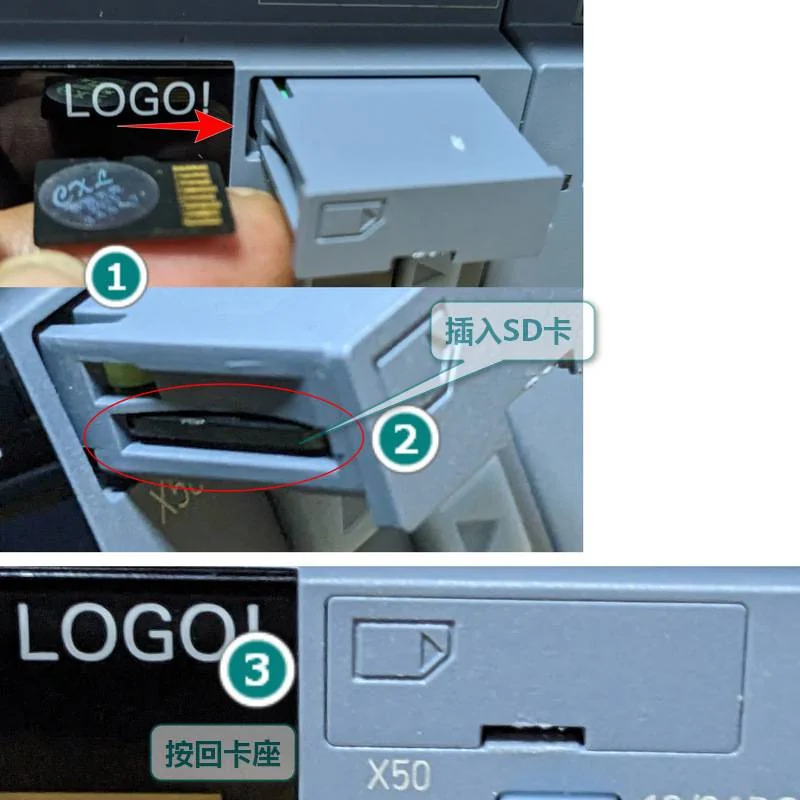

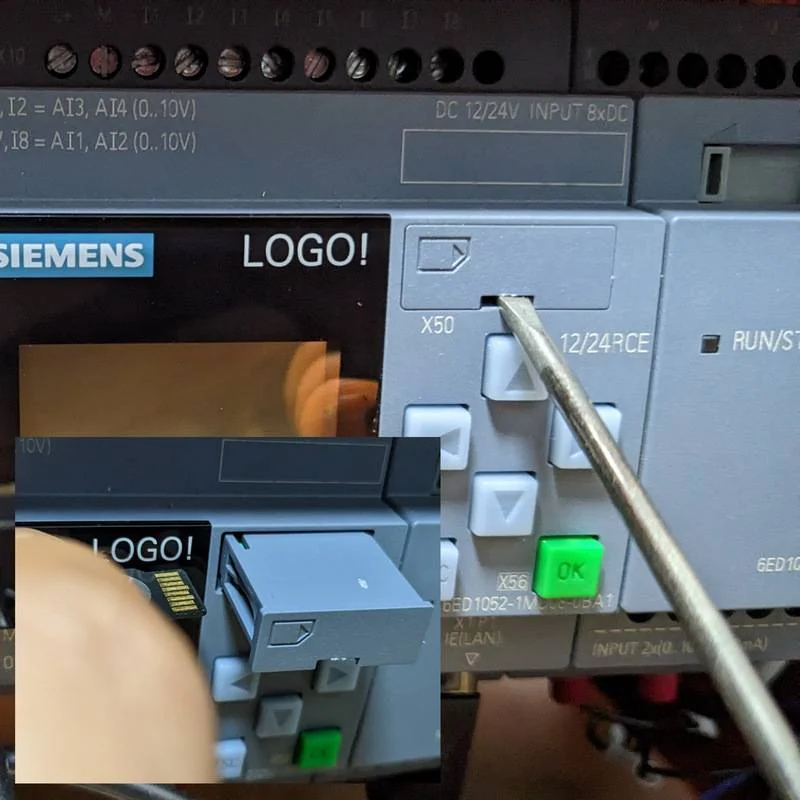

拆開檢具後蓋, 用一字螺絲刀敲出SD卡.

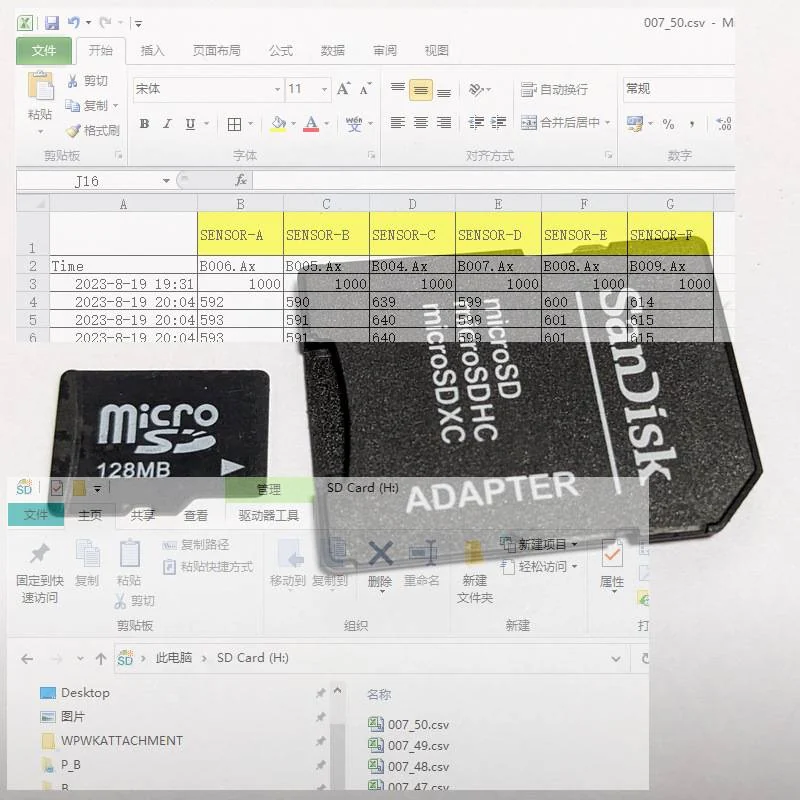

從SD中讀取数据, 用 EXCEL 打開 csv 文件. 傳感器的位置与列的對应關於請參考Excel中黃色行.

放回SD卡, 檢查SD卡是否正常工作 診斷 -> 硬件 -> SD卡

F1

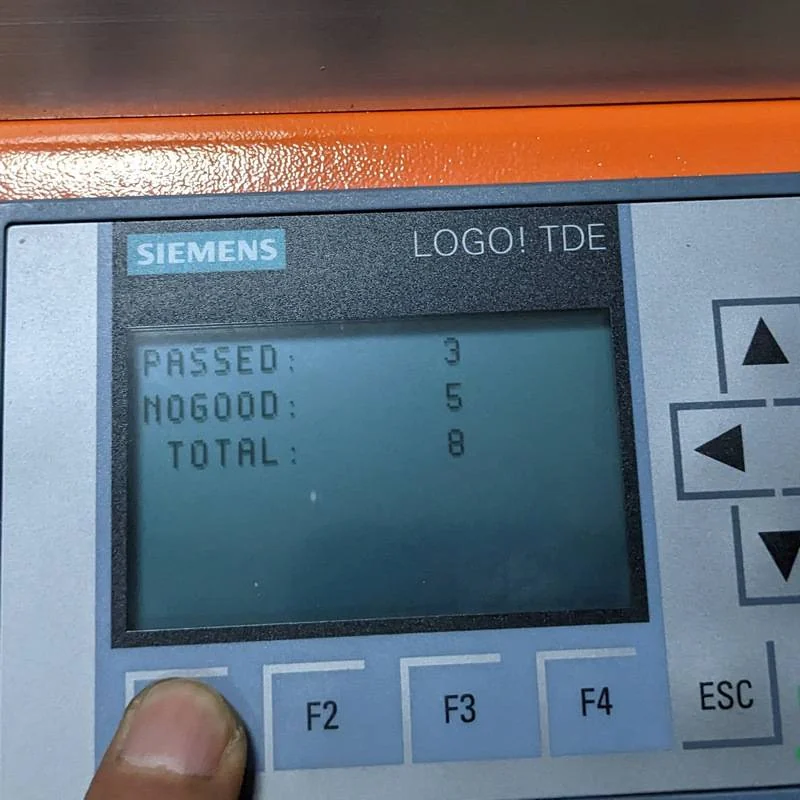

顯示测試的数量, PASSED(合格品):xx, NOGOOD(不良品):xx, TOTAL:xx.

F2

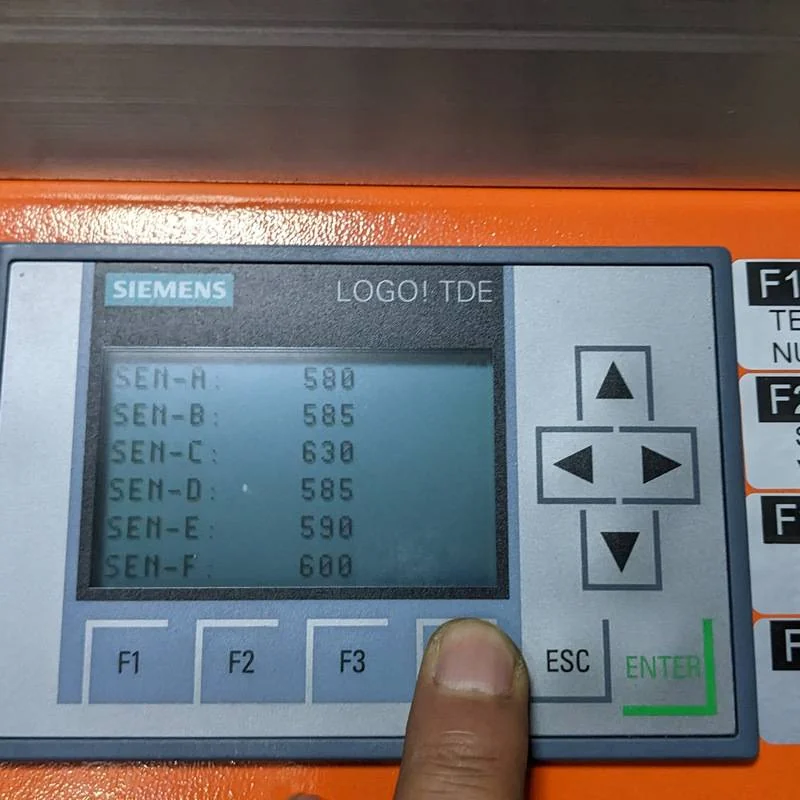

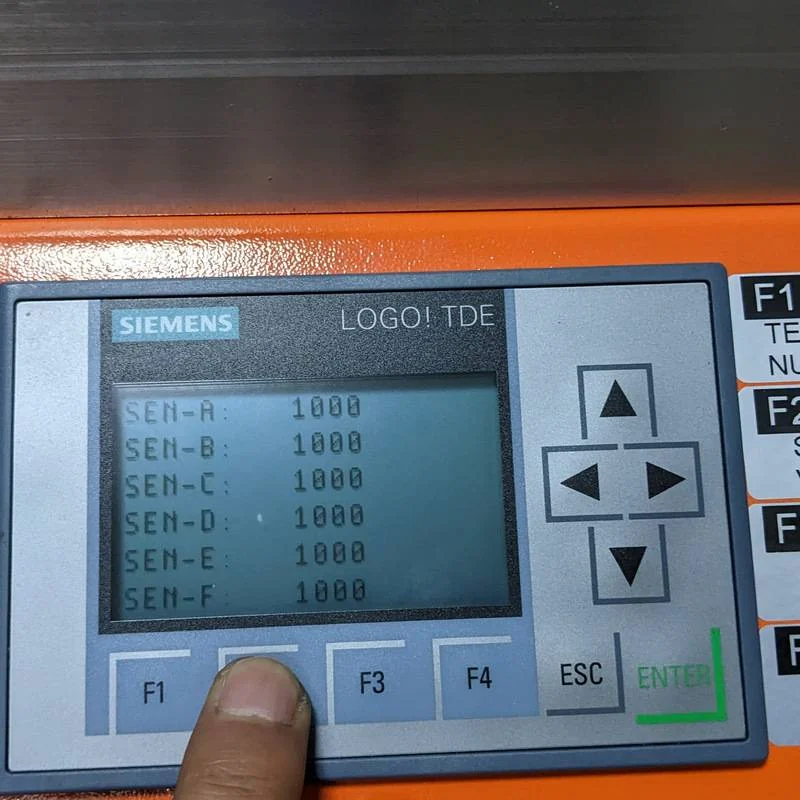

顯示當前傳感器的值, 范圍:0-1000, 若沒有放置工件, 数組為1000.

F3

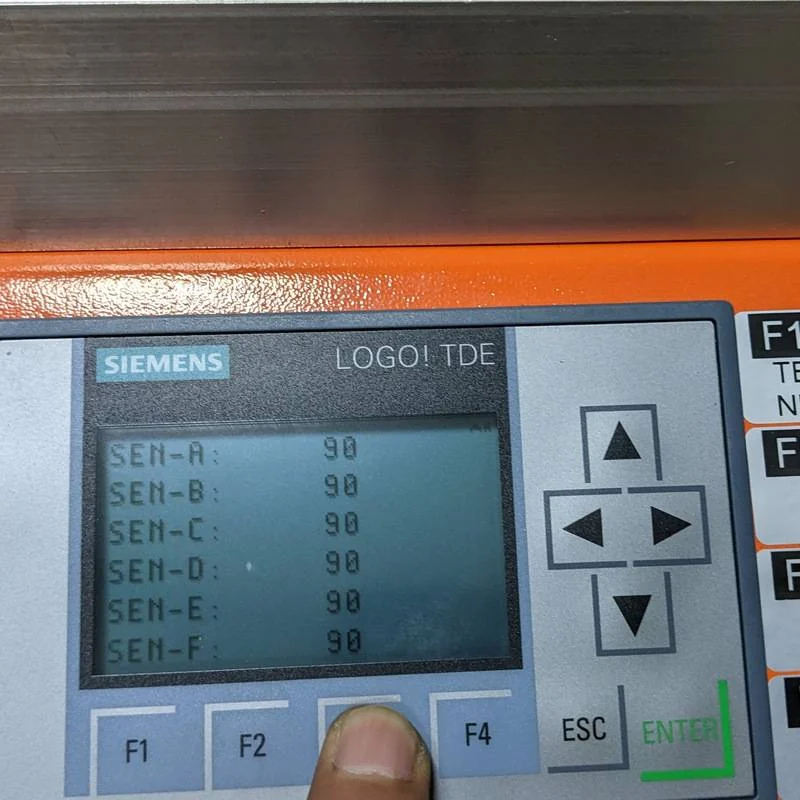

設置的范圍值, +/-0.15 的距离, 建議值為90

F4

阈值最小值, 范圍在500-700

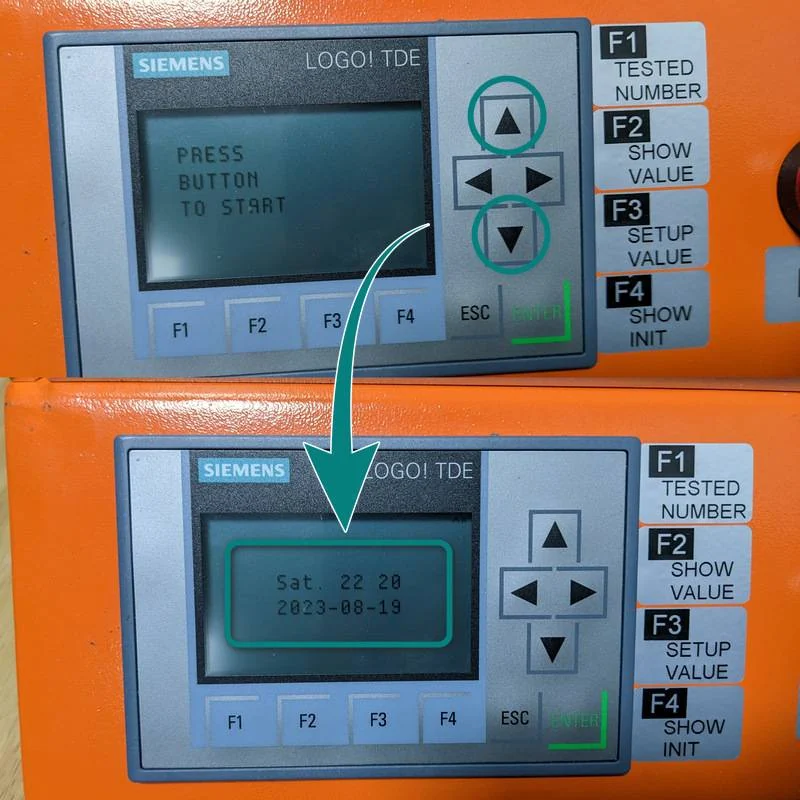

1. 進入設置界麵 按上下鍵, 直到出现 時間: Sat. 22 20 和 日期: 2023-08-09

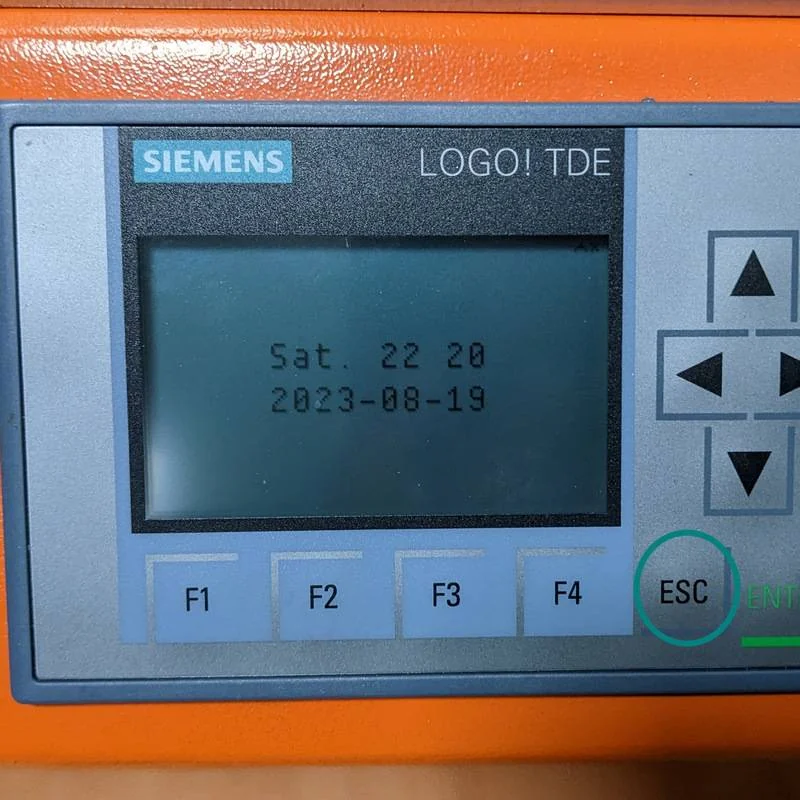

2. 按ESC進入 進入設置內容, 非指定的內容, 請勿隨意設置.

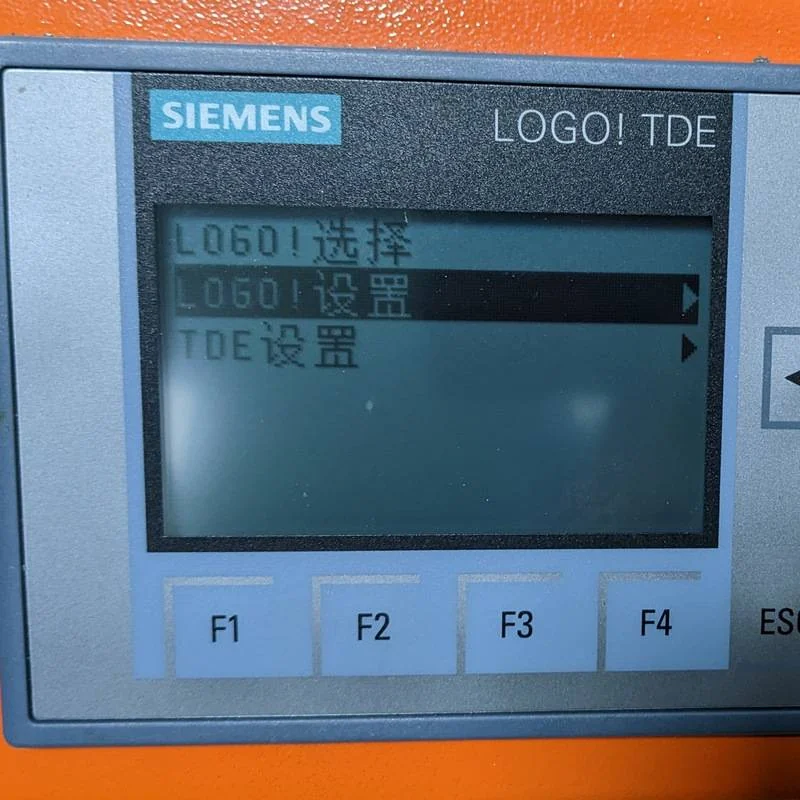

3. 設置傳感器 LOGO! 設置 -> 編程 -> 設置參数

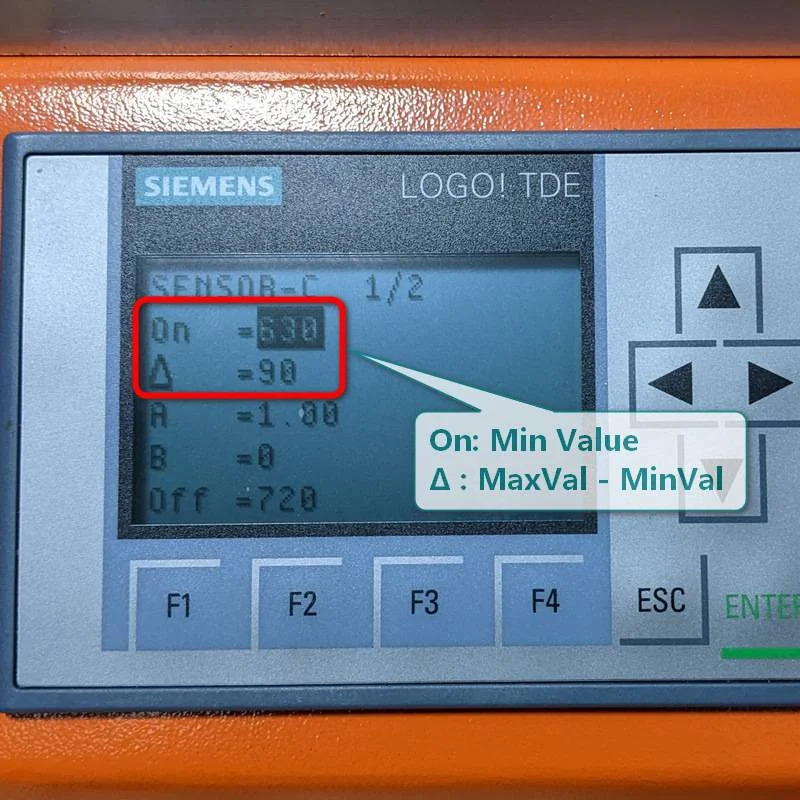

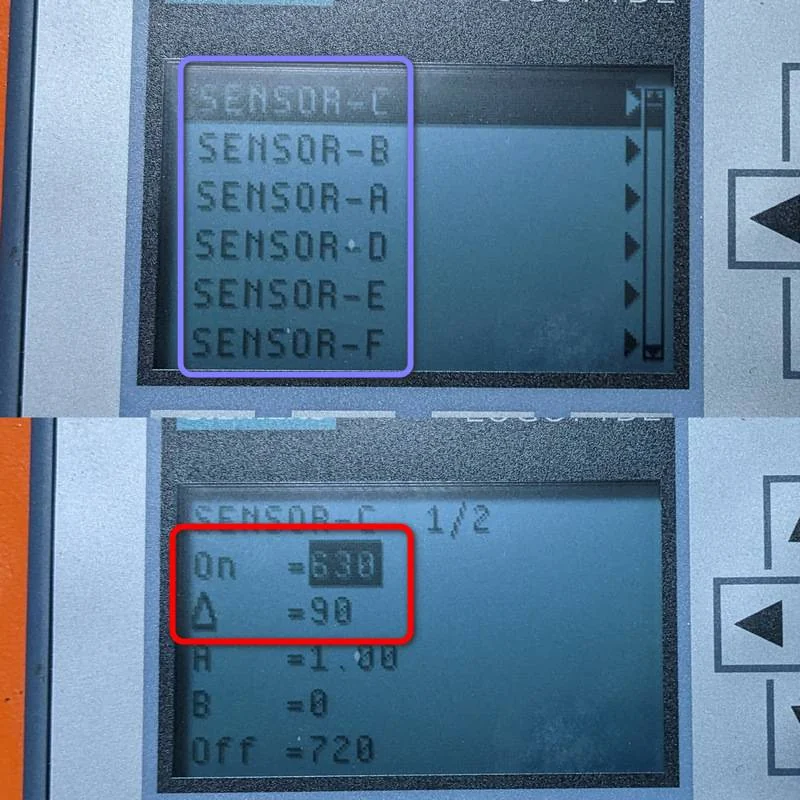

4.設置值 隻需要設置 SENSOR – A/B/C/D/E/F 的On, ∆, 不要設置其他的值.

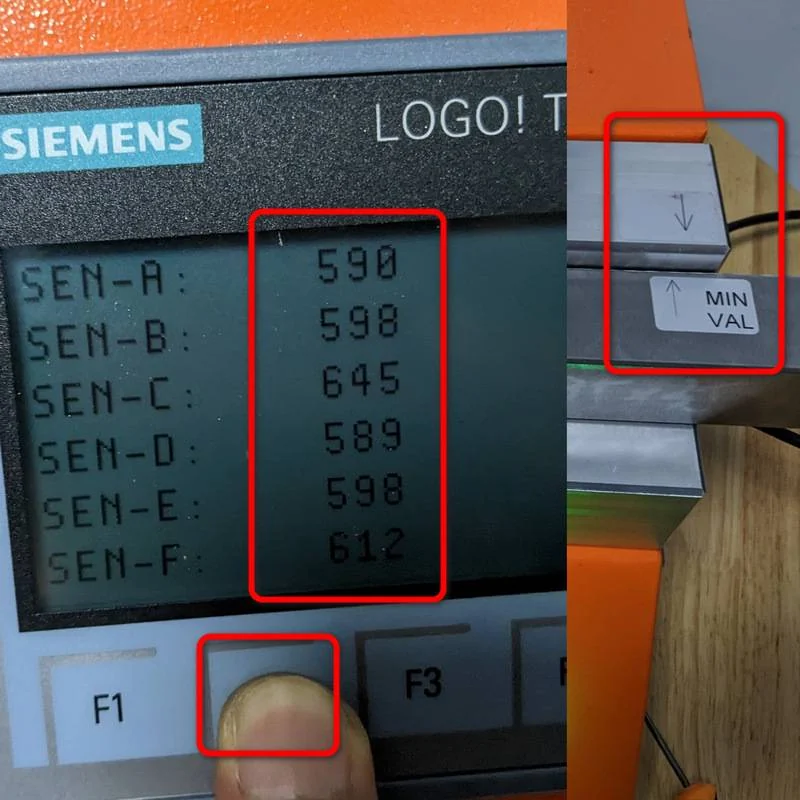

1. 查找最小值 放置好標準塊, 對其MinValue, 按下F2

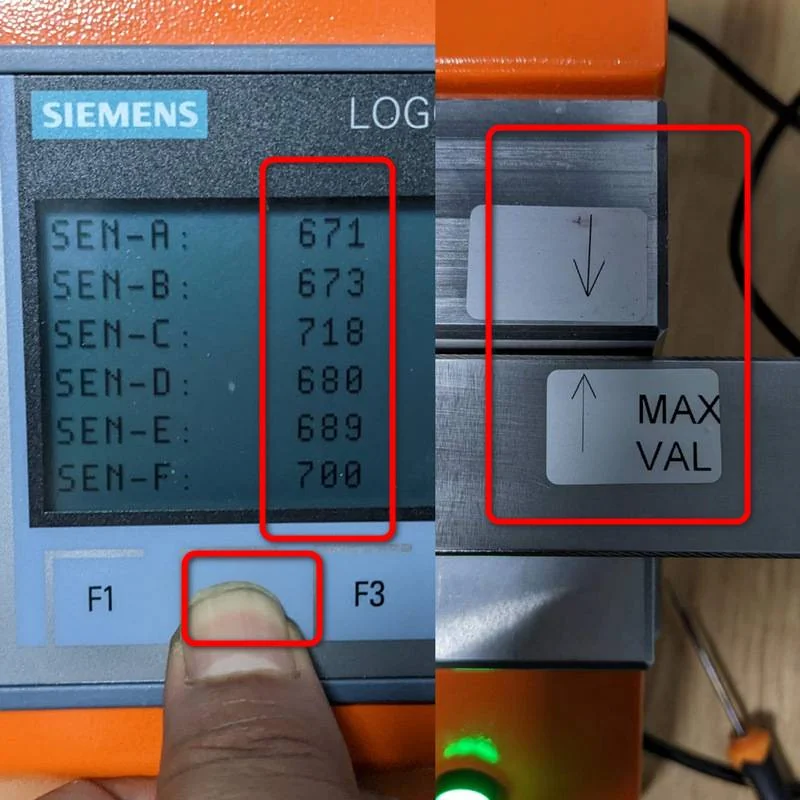

2. 查找最大值 放置好標準塊, 對其MaxValue, 按下F2

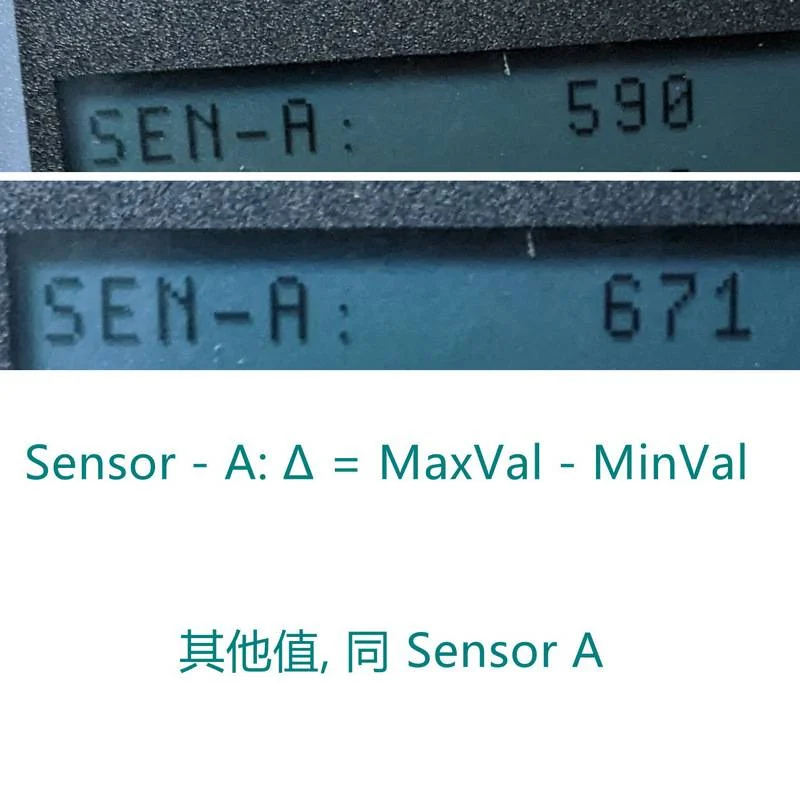

3. 計算 ∆ ∆ = MaxValue – MinValue

4.設置值 參考上麵的步驟, 設置各個Sensor 的On(MinValue), Delta(∆).
